Współpraca Allplan z Virtual Steel
Oprogramowanie Allplan jest kompatybilne z wieloma popularnymi systemami BIM, takimi jak m.in.: SCIA Engineer czy FRILO. Dzisiaj chcielibyśmy zaprezentować Wam natomiast efekt współpracy Allplan z programem do projektowania konstrukcji stalowych Virtual Steel, biorąc pod lupę projekt budynku magazynowo-produkcyjnego z częścią biurową. Budynek powstał w 2019 roku i zlokalizowany jest Bydgoszczy.
Projektant konstrukcji mgr inż. Leszek Nowak (Biuro Projektów ATON Bydgoszcz) postawił sobie za cel połączenie stalowej części magazynowo-produkcyjnej z żelbetową częścią biurową hali.

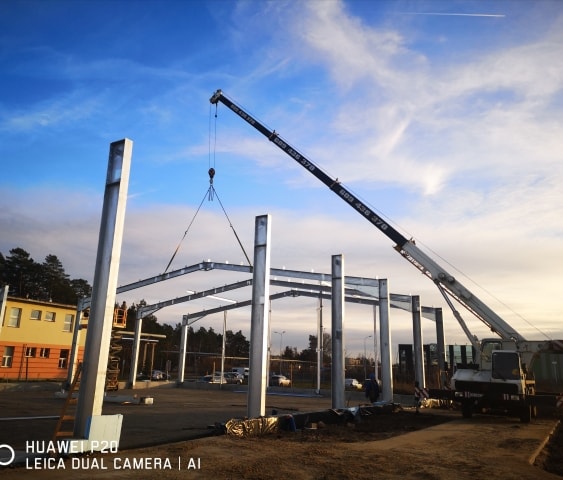

Do zamodelowania części stalowej o wymiarach 21.8 m x 38.8 m wykorzystano program Virtual Steel. W projekcie użyto również ramy portalowe z profili dwuteowych gorącowalcowanych (IPE360 i IPE450) oraz zimnogięte płatwie o przekroju poprzecznym Z.
Gotowa konstrukcja stalowa została zaimportowana do programu Allplan Engineering i dodana do stworzonej w nim wcześniej konstrukcji żelbetowej. Efekt współpracy obu systemów możecie zobaczyć na poniższych obrazach.
