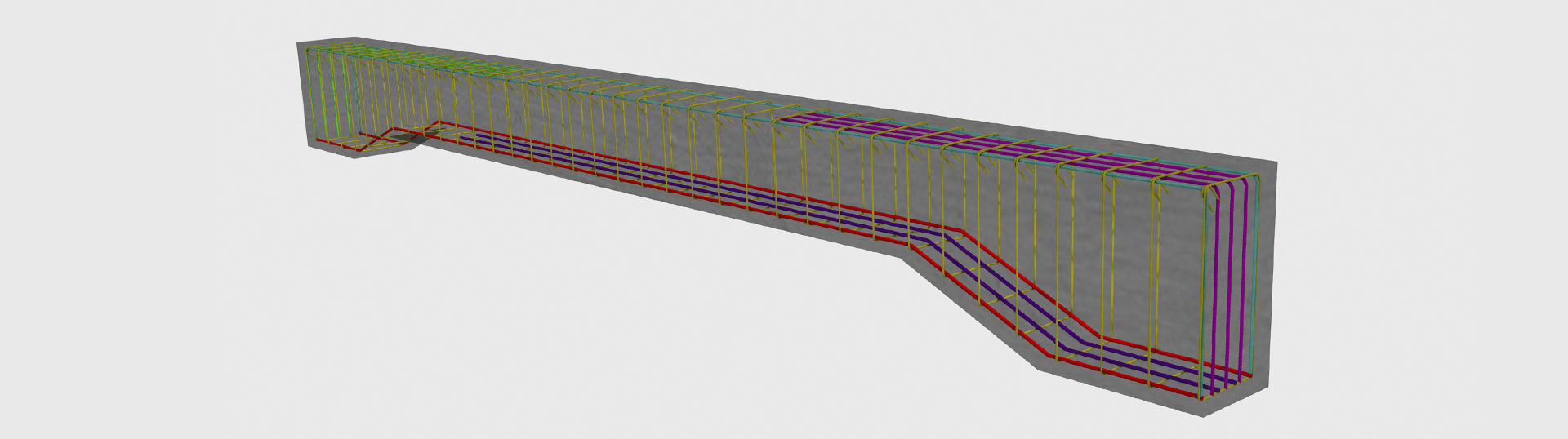

Tutorial: Zbrojenie belki w Allplan
Zapraszamy do obejrzenia krótkiego tutoriala, w którym przedstawiamy wykonanie zbrojenia belki w oprogramowaniu Allplan. Tutorial składa się z 2 filmów instruktażowych opisujących, krok po kroku, jak stworzyć w Allplan: model, przekroje i zbrojenie belki oraz materiałów instruktażowych do pobrania.
Poniżej prezentujemy część 1 tutoriala w postaci filmu “Zbrojenie belki w Allplan – Część 1: Model Allplan”. Aby uzyskać dostęp do drugiej części filmu pt. “Zbrojenie belki w Allplan – Część 2: Przekroje i zbrojenie” oraz materiałów instruktażowych do pobrania, wystarczy wypełnić formularz w dolnej części strony.
Zbrojenie belki w Allplan – Część 1: Model Allplan
- Otwórz nowy projekt w programie Allplan i zmień nazwę na Model Allpan. Możesz pracować na pliku bez szablonu lub wczytać gotowy szablon (np. dla domu jednorodzinnego z garażem). Dla dzisiejszego modelowania belki jest to bez znaczenia.
- Za pomocą funkcji Linia 3D znajdującej się na zakładce Modelowanie utwórz obrys interesującego Cię profilu podłużnego.
- Wybierz Powierzchnia 3D, a następnie w nowo otwartym oknie dialogowym zaznacz Powierzchnie 3D z istniejących Linii 3D. Zaznacz wszystkie linie 3D.
- Wybierz funkcję Obróć elementy 3D i postępuj zgodnie z instrukcjami na linii dialogowej u dołu ekranu: zaznacz powierzchnię 3D, zaznacz dwa punkty osi obrotu oraz kąt obrotu.
- Wybierz narzędzie Wyciągnij. W nowym oknie zaznacz opcję Wyciągnij powierzchnię. W oknie dialogowym u dołu ekranu wpisz docelową szerokość belki.
- W obszarze Zmień wybierz Zmień elementy, a następnie Elementy 3D -> elem. U.D. Następnie zaznacz model 3D belki.
- Kliknij prawym przyciskiem myszy na belkę i wybierz Modyfikacja atrybutów. Zmień IFC Typ obiektu na IfcBeam.
- Wybierz polecenie Modyfikuj ogólne właściwości elementów architektonicznych znajdujące się w obszarze Zmień. Ustaw odpowiednio Styl powierzchni – 301 żelbet, Typ robót – Roboty betonowe, Materiał – beton C 30/37 i wybierz Zastosuj.
Przejdź do pełnej wersji tutoriala
Aby przejść do pełnej wersji tutoriala, wypełnij poniższy formularz.
