Bridge – zintegrowane rozwiązania 4 BIM do projektowania mostów
Allplan Bridge 2020-1: Obliczanie obciążeń ruchomych, określanie linii wpływu oraz projektowanie oparte na Eurokodzie i wymiana modelu analitycznego
Monachium, 23 kwietnia 2020 r. – ALLPLAN, globalny dostawca otwartych rozwiązań do modelowania informacji o budynku (BIM), przedstawia najnowszą aktualizację Allplan Bridge 2020 do parametrycznego modelowania i analizy statycznej mostów. Allplan Bridge to pierwsze w pełni zintegrowane rozwiązanie 4D BIM, które wykorzystuje wspólny model parametryczny do analizy statycznej, dokumentacji projektowej i detalowania. Stanowi podstawę dla BIM w budowie mostów, która stale usprawnia proces projektowania mostów zarówno pod względem czasu, jak i jakości.

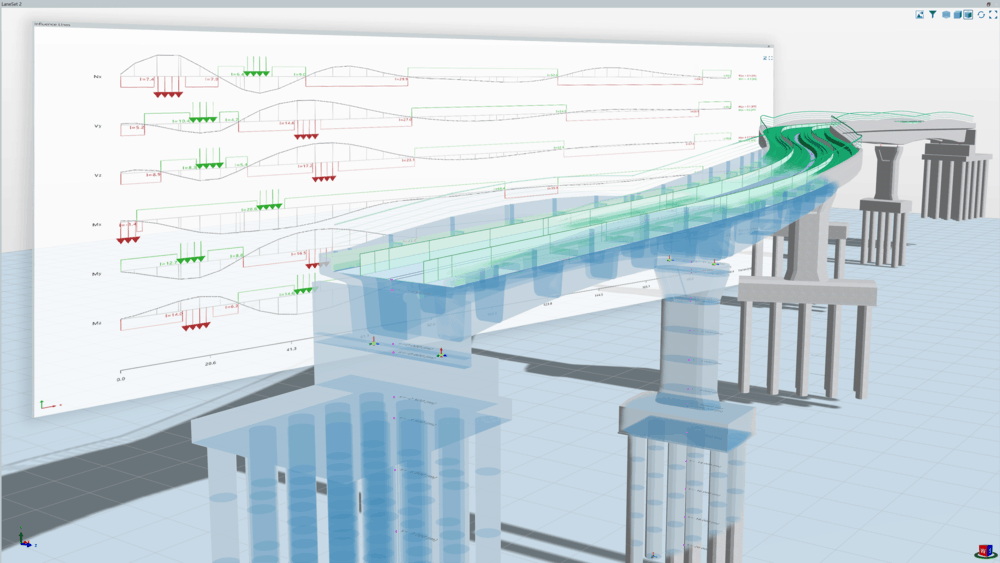

Dzięki Allplan Bridge 2020-1 użytkownicy mogą teraz w wygodny sposób definiować obciążenia ruchem. Prawa autorskie: ALLPLAN Infrastruktura
„Dostrzegamy rosnące zapotrzebowanie na BIM w projektowaniu i budowie mostów, która to technologia pomaga sprostać wyzwaniom branży, takim jak planowanie atrakcyjnych i bezpiecznych mostów w zadanym budżecie i czasie. Dzięki rozwiązaniu Allplan Bridge uderzyliśmy w to, czego potrzebuje ta branża. Poprzez przejrzyste i skoordynowane procesy możliwe jest podniesienie jakości projektu mostu przy jednoczesnym dotrzymaniu zaplanowanych terminów”. – mówi Vanja Samec, CEO ALLPLAN Infrastructure.
Najważniejsze innowacje w Allplan Bridge 2020-1
Aktualizacja Allplan Bridge 2020-1 zawiera wiele nowych funkcji, w tym: definiowanie obciążenia ruchomego, obliczanie i ocenę linii wpływu oraz wymianę modelu statycznego.
Definicja obciążenia ruchem
Obciążenia drogowe można zdefiniować i zastosować w bardzo łatwy sposób. Z jednej strony obciążenie ruchem może być automatycznie przykładane zgodnie z wybraną normą, z drugiej Allplan Bridge pozwala edytować jego definicję i wprowadzać dowolny rodzaj obciążenia ruchem.
Obliczanie i ocena linii wpływu
Dzięki Allplan Bridge można szybko i łatwo określić najbardziej niekorzystne skutki związane z obciążeniami ruchomymi. W pierwszym kroku wyznaczane są linie wpływu, w drugim natomiast linie wpływu są wykorzystywane do określenia obciążenia ruchomego (np. pojazdem) – wyniki są przechowywane w postaci obwiedni.
Projektowanie zgodnie z obowiązującymi normami (wstęp)
Po obliczeniu efektów globalnych i wygenerowaniu odpowiednich obwiedni sił wewnętrznych użytkownik może wymiarować konstrukcję zgodnie z obowiązującymi normami w celu ustalenia wymaganej ilości zbrojenia. Po zdefiniowaniu ilości zbrojenia (obliczeniu lub ustaleniu ręcznym) można dokonać oceny stanu granicznego nośności.
Nowa wersja wprowadza możliwość wykonania projektu zgodnie z obowiązującymi normami – jest to wstęp do wprowadzania kolejnych funkcjonalności w zakresie wymiarowania konstrukcji zgodnie z normami. Prawa autorskie: ALLPLAN Infrastruktura.
Wymiana modelu analitycznego
Model analityczny wygenerowany w Allplan Bridge można wgrać na platformę Allplan Bimplus (platforma CDE). Umożliwia to przeniesienie modelu statycznego do innych rozwiązań analizy konstrukcji połączonych z Allplan Bimplus.
Ulepszone opcje wyświetlania i widoku
Kompletny parametryczny model 3D utworzony i obliczony w Allplan Bridge można wyświetlić w dwóch różnych postaciach – jako model geometryczny ze wszystkimi szczegółami zdefiniowanymi podczas modelowania lub jako model statyczny zredukowany do istotnych na cele analizy komponentów.
Modele geometryczne mostów zwykle zawierają dużą ilość informacji. Użytkownik ma kilka opcji wyświetlania konstrukcji.
Nowością w tej wersji jest możliwość izolacji i ukrywania wybranych elementów z podglądu, aby wyświetlić tylko tę część modelu, którą użytkownik jest zainteresowany.
Dostępność
Allplan Bridge 2020-1 jest już dostępny do pobrania w sekcji Pobierz demo
