Od wizji do rzeczywistości: jak parametryczne modelowanie przyspiesza realizację megaprojektów?
W dużych projektach inżynieryjnych koncepcja jest dopiero początkiem. Prawdziwe wyzwanie pojawia się wtedy, gdy trzeba przełożyć ją na tysiące dokładnie opisanych elementów, skoordynować pracę wielu branż i przygotować dokumentację, która sprawdzi się w praktyce.
Właśnie tutaj największą wartość pokazuje parametryczne modelowanie BIM. Zamiast ręcznie poprawiać każdy element projektu, inżynier definiuje najważniejsze zależności: przebieg osi, wymiary przekrojów, wysokości podpór, grubości elementów czy układ zbrojenia. Zmiana jednego parametru może automatycznie zaktualizować powiązane części modelu. Dzięki temu projekt łatwiej dostosować do terenu, wyników obliczeń i zmian wprowadzanych podczas realizacji.
W Allplan parametryczne modelowanie łączy się z detalowaniem konstrukcji, kontrolą kolizji, wizualizacją etapów budowy i współpracą międzybranżową. Dzięki temu droga od koncepcji do wykonania staje się krótsza i bardziej przewidywalna.
Parametryczna precyzja w skali makro – modernizacja kolei w Chorwacji
Dobrym przykładem jest modernizacja 42-kilometrowego odcinka dwutorowej linii kolejowej w Chorwacji. Inwestycja obejmuje modernizację istniejącej trasy, budowę nowej równoległej linii, dwóch półintegralnych wiaduktów kolejowych, tuneli wykonywanych metodą odkrywkową oraz stalowego mostu kratownicowego nad Drawą. Sama konstrukcja mostu waży około 4000 ton i została zaplanowana do realizacji metodą nasuwania podłużnego.
Projektanci musieli jednocześnie uwzględnić ciężkie obciążenia kolejowe, zmienne warunki terenowe, wymagania środowiskowe i bardzo małe tolerancje wykonawcze. Parametryczne możliwości Allplan pozwoliły im dokładnie dopasowywać geometrię wiaduktów i mostów do rzeczywistego przebiegu trasy. Zamiast przebudowywać model od podstaw, mogli modyfikować wybrane wartości i szybko analizować konsekwencje zmian.
Czternaście filarów, jeden spójny sposób projektowania
Zalety parametryzacji szczególnie dobrze widać na przykładzie wiaduktu Carevdar. Konstrukcja obejmuje 14 filarów o wysokości od 17 do 28 metrów. Ręczne modelowanie każdej podpory byłoby czasochłonne, a przy takiej liczbie podobnych elementów łatwo o niespójności.

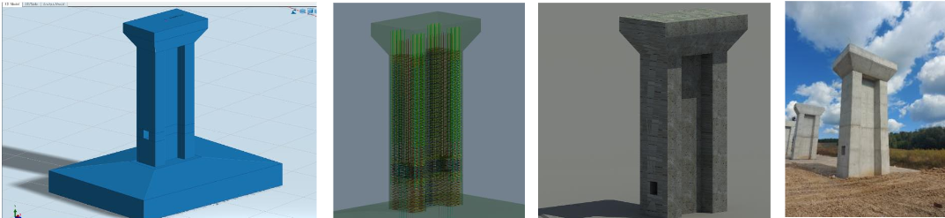

Zespół wykorzystał więc szablony Allplan. Na ich podstawie generowano kolejne filary, dostosowując wysokość i pozostałe parametry do lokalnych warunków. Zachowano przy tym jednolitą geometrię oraz układ zbrojenia. Pokazany poniżej schemat rozwoju filara dobrze ilustruje ten proces: od prostej bryły, przez szczegółowy model zbrojenia, aż po gotowy element na budowie.
To istotna przewaga parametrycznego podejścia: powtarzalność nie oznacza kopiowania błędów, lecz stosowanie jednej, kontrolowanej logiki projektowej.
Cięgna sprężające w chorwackim projekcie kolejowym
Jednym z największych wyzwań podczas modernizacji 42-kilometrowego odcinka linii kolejowej w Chorwacji było detalowanie sprężonych elementów wiaduktów. Każde cięgno miało indywidualny przebieg i krzywiznę, dlatego jego dokładne odwzorowanie było niezbędne dla prawidłowego rozmieszczenia zbrojenia i przygotowania konstrukcji do realizacji.
Allplan umożliwił precyzyjne modelowanie podłużnych i poprzecznych cięgien oraz kontrolowanie ich położenia w modelu 3D. Osobne narzędzia kontroli kolizji wykorzystano natomiast do koordynacji zbrojenia z pozostałymi elementami infrastruktury, takimi jak słupy trakcyjne, systemy odwodnienia czy przejścia podziemne. Dzięki temu potencjalne konflikty można było rozwiązać jeszcze na etapie projektowania, zamiast dopiero na placu budowy.
Model, który prowadzi wykonawcę krok po kroku
Parametryczny model nie kończy swojej roli wraz z przygotowaniem dokumentacji. W chorwackim projekcie wykorzystano go również do przedstawienia etapów realizacji.
Wizualizacja kolejności prac pomogła zespołom wykonawczym zrozumieć, gdzie należy umieścić zbrojenie, w jakiej kolejności prowadzić sprężanie i jak realizować kolejne fragmenty konstrukcji bez zakłócania działania istniejącej linii kolejowej. Modele konstrukcyjne, mechaniczne i elektryczne pozostawały zsynchronizowane, dzięki czemu zmiany w jednej branży mogły zostać szybko zweryfikowane przez pozostałych uczestników projektu.
Praca w 3D ograniczyła liczbę niewiadomych na budowie. Inżynierowie mogli reagować na rzeczywiste warunki, modyfikować układ zbrojenia lub przebieg elementów i nadal zachowywać zgodność z założeniami technicznymi.
Hangar Mülheim – nietypowa geometria dopracowana w cyfrowym modelu
Innym przykładem przejścia od odważnej wizji do precyzyjnej realizacji jest hangar dla sterowców w Mülheim. Projekt musiał zachować powierzchnię i kubaturę wcześniejszej hali, a jednocześnie odtworzyć jej charakterystyczną, zakrzywioną sylwetkę w zupełnie nowej technologii.
Konstrukcja o długości 92 metrów i szerokości 42 metrów składa się z 15 dwuprzegubowych łuków o wysokości 26 metrów. Powstała jako drewniana kratownica wykorzystująca niemal 600 innowacyjnych węzłów i elementów, dzięki którym główna konstrukcja nośna nie wymaga zastosowania stali.
W tym przypadku rolę odegrało przede wszystkim szczegółowe modelowanie 3D, a nie klasyczna parametryzacja całej konstrukcji. Zasada pracy była jednak podobna: geometria obiektu i jego połączenia zostały najpierw dokładnie odwzorowane cyfrowo, aby można było kontrolować zgodność wszystkich elementów przed montażem.
W Allplan przygotowano kompletny model konstrukcji wraz ze skomplikowanymi drewnianymi węzłami i modelem zbrojenia fundamentów. Regularnie wykonywano kontrole kolizji, a ilości materiałów i koszty określano bezpośrednio na podstawie modelu. Dokumentację szalunkową i zbrojeniową można było wyprowadzić z tych samych danych, które służyły do koordynacji projektu.
Duże znaczenie miała także praca zespołowa w chmurze. W niektórych momentach nad jednym modelem pracowało równocześnie czterech inżynierów. Było to szczególnie ważne ze względu na napięty harmonogram: rozbiórka starego hangaru rozpoczęła się w połowie kwietnia 2022 roku, a nowy obiekt musiał być gotowy przed zimą. Budowę ukończono w listopadzie.
Schwabenhof West – od obliczeń nieliniowych do modelu wykonawczego
Cyfrowe podejście sprawdza się również tam, gdzie najważniejszym wyzwaniem nie jest nietypowy kształt, ale zachowanie konstrukcji pod obciążeniem.
W kompleksie biurowym Schwabenhof West w Heilbronn zaprojektowano przypominający most strop transferowy o rozpiętości 24 metrów. Konstrukcja miała przenieść obciążenia wyższych kondygnacji bez stosowania typowych belek o wysokości całej kondygnacji. Dodatkowym utrudnieniem był wysunięty fragment stropu, tworzący wolną krawędź o długości około 42 metrów.
Inżynierowie wykorzystali programy FRILO do iteracyjnej, nieliniowej analizy zachowania stropu w kolejnych fazach budowy. Na podstawie wyników określili odpowiednią strzałkę odwrotną, czyli celowe wygięcie konstrukcji mające przeciwdziałać przewidywanym ugięciom.
Wyniki obliczeń przeniesiono następnie do Allplan. W modelu 3D odwzorowano rzeczywisty rozkład zbrojenia stropu oraz informacje dotyczące zbrojenia podciągów. Na tej podstawie przygotowano plany szalunkowe i zbrojeniowe.
Co ważne, model cyfrowy został sprawdzony w rzeczywistych warunkach. Podczas realizacji geodeci regularnie mierzyli odkształcenia stropu, a technolodzy kontrolowali wytrzymałość betonu. Pomiary potwierdziły założenia obliczeniowe – po usunięciu podpór konstrukcja osiągnęła oczekiwany kształt, bez niepożądanego wygięcia w górę lub w dół.
Co parametryczne modelowanie zmienia w praktyce?
Najważniejszą korzyścią nie jest samo tworzenie efektownych modeli 3D. Chodzi o sposób zarządzania zmianą.
W klasycznym procesie korekta wysokości podpory, przebiegu osi czy przekroju elementu może wymagać ręcznej aktualizacji wielu rysunków i zestawień. W modelu parametrycznym zmieniana jest wartość sterująca, a powiązane elementy mogą zostać przeliczone i zaktualizowane automatycznie.
W praktyce oznacza to:
- szybsze tworzenie wariantów i dostosowywanie konstrukcji do terenu,
- sprawne modelowanie elementów powtarzalnych,
- zachowanie spójnych wymiarów i układów zbrojenia,
- wcześniejsze wykrywanie kolizji,
- łatwiejsze planowanie kolejnych etapów budowy,
- ograniczenie ręcznych poprawek w dokumentacji,
- płynniejszą współpracę projektantów i wykonawców.
DfMA, czyli projektowanie z myślą o produkcji i montażu
Naturalnym rozwinięciem parametryzacji jest metodologia DfMA – Design for Manufacturing and Assembly. Zakłada ona, że sposób produkcji, transportu i montażu elementów należy uwzględniać już od pierwszych etapów projektu.
Standardowe komponenty, kontrolowane parametry i powtarzalne szablony ułatwiają prefabrykację. Pozwalają też wcześniej sprawdzić, czy dany element da się wyprodukować, przewieźć i zamontować bez dodatkowych przeróbek. Podstawą DfMA są standaryzacja komponentów, optymalizacja pod kątem prefabrykacji oraz wczesna współpraca uczestników projektu.
Takie podejście dobrze odpowiada potrzebom megaprojektów. Im większa inwestycja, tym większe znaczenie mają powtarzalność, przewidywalność dostaw i dokładnie zaplanowana kolejność montażu.
AI i analiza środowiskowa – kolejny etap cyfrowego procesu
Rozwój Allplan pokazuje, że parametryczne modelowanie coraz mocniej łączy się z automatyzacją, sztuczną inteligencją i analizą wpływu projektu na środowisko.
Allplan 2026 rozwija m.in. parametryczne modelowanie tuneli, łącząc przebieg osi, definicję przekroju oraz metodę realizacji w jednym procesie. Wprowadzono także integrację z Preoptima CONCEPT, która pozwala przekazywać wstępne modele bryłowe do analizy śladu węglowego, porównywać warianty i oceniać emisje wbudowane, operacyjne oraz całego cyklu życia jeszcze przed przygotowaniem szczegółowego modelu BIM.
Od cyfrowej geometrii do rzeczywistej konstrukcji
Przykłady z Chorwacji, Mülheim i Heilbronn pokazują, że cyfrowe modelowanie nie jest dodatkowym etapem przygotowywania wizualizacji. To centralne źródło informacji dla projektantów, konstruktorów i wykonawców.
Parametryzacja pozwala szybciej reagować na zmiany. Szczegółowy model 3D pomaga kontrolować skomplikowane węzły i zbrojenie. Analiza kolizji ogranicza liczbę problemów na budowie, a wizualizacja etapów realizacji przekłada projekt na czytelne instrukcje wykonawcze.
Dzięki temu śmiałe koncepcje mogą zostać zamienione w precyzyjne, możliwe do wykonania konstrukcje – bez utraty kontroli nad geometrią, harmonogramem i jakością.
Właśnie na tym polega największa wartość parametrycznego modelowania: pozwala nie tylko projektować szybciej, ale również prowadzić cały proces od pierwszej wizji aż do rzeczywistego obiektu w sposób spójny, przewidywalny i oparty na danych.
