Pastaraisiais metais populiarėja pastatų erdvinio modeliavimo tema. Šiame straipsnyje bus pristatytos ir palygintos dviejų populiarių programų struktūrų formavimo srityje – Nemetschek Allplan ir Autodesk Revit – pagrindinės galimybės, kurios įgalina įgyvendinti net pažangiausius projektus. Šiame straipsnyje bus pristatytos ir palygintos pagrindinės dviejų populiarių formavimo programų – Nemetschek Allplan ir Autodesk Revit – savybės, kurios leidžia įgyvendinti net sudėtingiausius projektus. Ši analizė apsiribos svarbiausiomis funkcijomis ir programos nustatymais, turimais palengvinimais – ypač ginkluotės dokumentacijos rengimo ir bendradarbiavimo su FEM skaičiavimo programomis srityje. Ši analizė apsiribos svarbiausiomis funkcijomis ir programos nustatymais, turimais palengvinimais – ypač pastato sutvirtinimo dokumentacijos rengimo ir bendradarbiavimo su FEM skaičiavimo programomis srityje.
Pastaraisiais metais populiarėja pastatų erdvinio modeliavimo tema. Šiame straipsnyje bus pristatytos ir palygintos dviejų populiarių programų struktūrų formavimo srityje – Nemetschek Allplan ir Autodesk Revit pagrindinės galimybės, kurios leidžia įgyvendinti net pažangiausius projektus. Ši analizė apsiribos svarbiausiomis funkcijomis ir programos nustatymais, turimais palengvinimais – ypač statinio sutvirtinimo dokumentacijos rengimo ir bendradarbiavimo su FEM (This Finite Element Method) skaičiavimo programomis srityje.
Kūrėjai panaudojo klasikinę juostelę, o funkcijos buvo sugrupuotos pagal pramonės šakas. Projekto valdymas yra įmanomas Projekto naršyklės dėka, kurioje, be kita ko, pateikiami pastato lygiams priskirtos projekcijos, pjūviai, 3D vaizdai, elementų sąrašai (įskaitant, pvz., medžiagas) arba paruošti lapai. Nurodytus objektus ar modelio elementus galima valdyti Ypatybių skydelio dėka. Revit leidžia modeliuoti pastato architektūrą, konstrukciją, reljefą, taip pat sanitarinių, elektros ir vėdinimo sistemų elementus.
Programa Allplan atrodo draugiškai, kaip ir Revit, darbinio lango organizavimas pagrįstas juostele, papildomai filtruojant funkcijas, reikalingas modeliavimui pasirinktai pramonės šakai (t.y. architektūrai, kubatūroms ir tiltų konstrukcijoms bei aplinkai). Savybių paletė, objektų sąrašas, lygių ar Kalkės (Layers) – visada po ranka, leidžiantis efektyviai valdyti modelį.
Idėja dirbti abiejose programose yra panaši – pastato modeliavimas gali vykti tiesiogiai 3D vaizde ir plano rodiniuose. Allplan, skirtingai nei Revit, priskiria objektus konkretiems Kalkėms (Kalkės Allplan prilygsta sluoksniams Autocad – jiems galima priskirti savybes, susijusias su atvaizdavimu, linijų stiliais, spalvomis ir pan.). Revit priskiria panašias ypatybes atskiriems objektams iš objektų stilių nustatymų, pvz., kolonos, konstrukciniai karkasai, lubos ir kt..

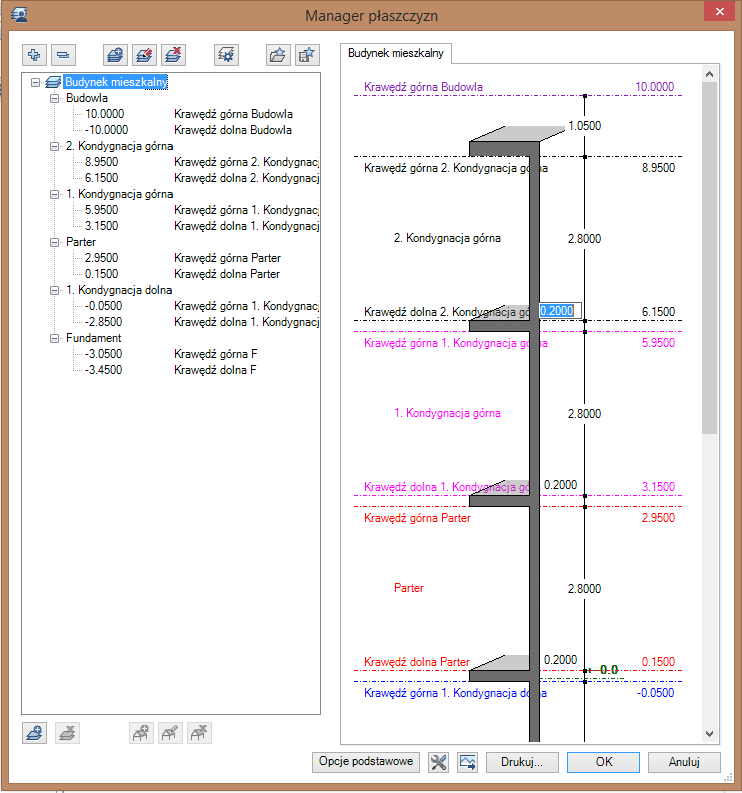

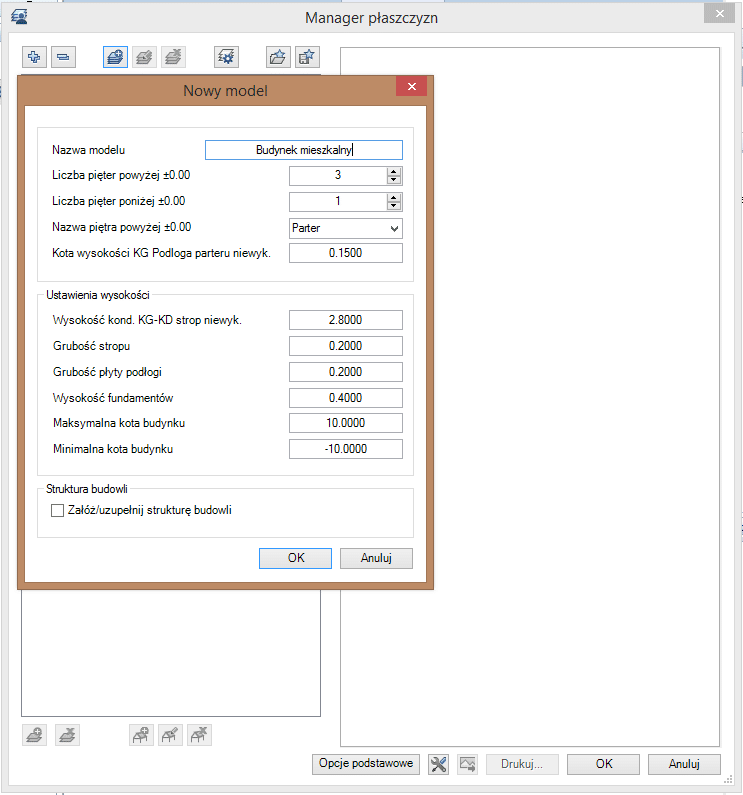

Visų pastato lygių apibrėžimas programoje Allplan priklauso Planes Manager – čia nurodomas individualus grindų aukštis, grindų storis, apatinių ir viršutinių pastato verčių diapazonas. Vartotojui pateikiamas scheminis suprojektuoto pastato skerspjūvis, kurį pasirinkus visus matmenis galima redaguoti rankiniu būdu. Toks darbo organizavimo lygiais būdas leidžia konstrukcijų projektuotojui lengviau modeliuoti pastatą, importuotą iš architektūrinio fono, pavyzdžiui, IFC formatu, arba kai projektuotojas neturi architektūrinių pjūvių tik kuria modelį pagal projekcijas.

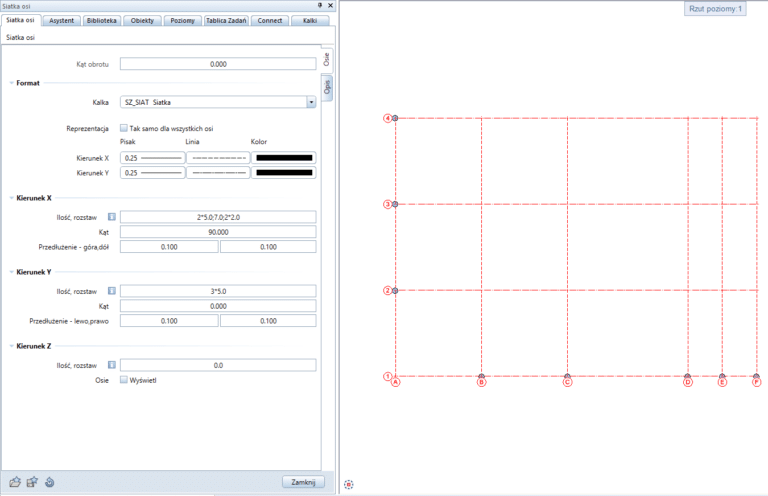

Allplan taip pat leidžia valdyti ašių tinklelį iš Axis grid manager, kurio pagalba vartotojas gali jas apibrėžti paprastai – įvesdamas kabliataškiais atskirtus tarpus ir naudojant matematinius veiksmus – pvz., X kryptimi: 2 * 5 7; 2 * 2 reiškia tinklelį, išdėstytą atitinkamai 5 m, 5 m, 7 m, 2 m, 2 m atstumu (3 pav.). Tokiu būdu sugeneruotas tinklelis gali būti toliau modifikuojamas naudojant CAD komandas – pvz., perkelti arba pasukti. Tačiau neįmanoma, kaip leidžia Revit, bet kokiu būdu nubrėžti ašių (kurios yra ašys parametrinių objektų prasme), pvz., kaip lankus ar kelių segmentų elementus, ir tiesiogiai konvertuoti esamas linijas iš pėdsako į ašis, pvz. architektūrinė bazė DWG, DXF, IFC ir kt.. Allplan programoje vartotojas pagal indikaciją gali įterpti papildomų ašių tarp esamų ašių (po ankstesnės kartos viso tinklelio, kaip parodyta 3 pav. pavyzdyje) ir programa, skirtingai nei Revit, automatiškai pataisys tolesnę numeraciją. Taip pat reikia atsiminti, kad Allplan kontroliuoja ašių numeravimo tęstinumą ir neleidžia dubliuoti žymėjimų vienoje sistemoje. Tačiau programa leidžia sukurti kelias ašių sistemas, tokiu atveju jau gali atsirasti pasikartojimų. Pagal numatytuosius nustatymus galima pasirinkti iš kelių tipų tinklelio žymenų, kurie patenkins daugumą projektavimo poreikių, tačiau jei būtų reikalingos ašys su aprašymais, kuriuose yra simbolių, pvz., „(prim)“ arba „(bis)“arba romėniški skaitmenys, vartotojas turi naudoti rankinį tinklelio apibrėžimą (sudarytą iš linijos elementų). Revit viename modelyje gali būti tik vienas duotas simbolis, pvz., viena A ašis, tačiau galimi tinklo numeracijos lūžiai (pvz., IV.B ašies nėra IV.A, IV.C, IV. D) .

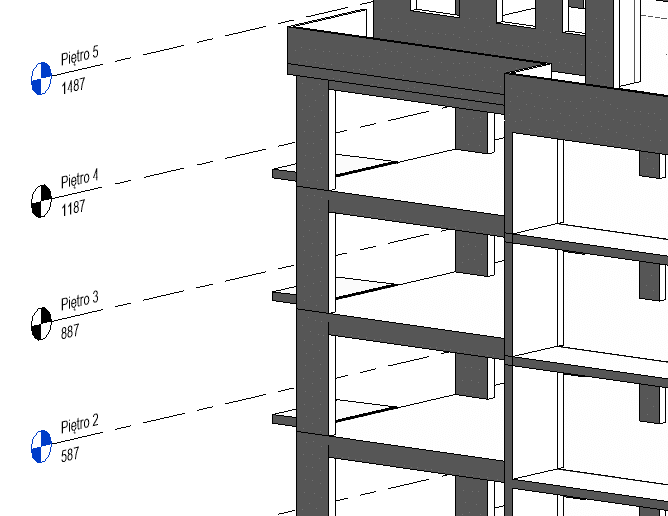

Revit programuotojai siūlo ašių ir lygių apibrėžimą tiesiai plane, atkarpoje ar aukštyje. Vartotojas piešia arba nurodo konkrečią liniją, pavyzdžiui, tiesiai iš DWG arba IFC pėdsako, kuris tampa lygiu su jam priskirtu planu arba ašimi. Vėlesnis pastato lygio ordinačių valdymas reiškia, kad reikia rasti atitinkamą skyrių su matomais lygiais projektų naršyklėje ir juos laisvai perkelti (redaguoti aukščio reikšmę arba perkelti su komanda iš juostelės skirtuko Modifikuoti (Edit)).

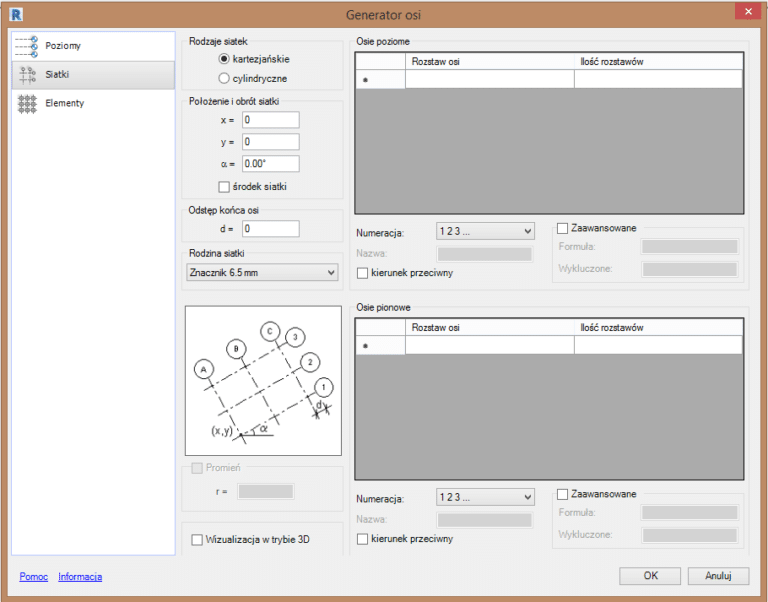

Įrankis, skirtas valdyti abu lygius ir ašių tinklelį lentelės pavidalu, t. y. Axis Generator, Autodesk suteikė vartotojui programą iki 2018 m. versijos kaip nemokamo Autodesk Revit Extensions priedo dalį. Naujesnėse programos versijose priedas buvo nutrauktas ir tokia funkcija nebepasiekiama.
Armatūros modeliavimo galimybės abiejose programose yra beveik neribotos. Bendras sutvirtinimo konstrukcijos kūrimo erdvėje principas yra susijęs su plokščių sekcijų arba iškyšų strypų geometrijos apibrėžimu ir jų atstumo erdvėje nustatymu.
Nuo 2019 m. versijos Autodesk neteikia nemokamo Revit Extensions priedo, todėl vartotojas nebegali pasinaudoti šio gamintojo teikiamomis nemokamomis makrokomandomis sustiprinančiomis konstrukcinius elementus. Svetainėje https://apps.autodesk.com galite rasti kitų, dažniausiai mokamų, autorizuotų perdangų, kurios praplečia programos galimybes, pvz., Graitec įmonės Reinforced Concrete BIM Designers. Taip pat galite naudoti ne oficialioje parduotuvėje esančias perdangas, tokias kaip Naviate Rebar Extensions (REX), kurias straipsnio parašymo dieną buvo galima atsisiųsti nemokamai.
Rinkoje yra daug papildų, neįmanoma jų visų aptarti ir nurodyti. „Neapdirbtas“ Revit leidžia modeliuoti:
Skirtingai nuo Allplan, Revit automatiškai neatsižvelgia į komercinių strypų ilgius, nenustato vietų ir neapibrėžia persidengiančių strypų ilgio bei automatiškai nesudaro armatūros svorio, lentelės pavidalu. Automatinis armatūros paskirstymas išilgai tako, galimas tik strypams pastatytiems statmenai nurodytam keliui. Tačiau jis turi patogų būdą valdyti medžiagą (įskaitant betono klasę) ir strypų dangą – skirtingai nei Allplan, jie priskiriami gelžbetonio elementui. Strypo formos „išstūmimas“ ir „ištraukimas“ su aprašytais svirties ilgiais, taip pat specifikacijos, įskaitant armatūros svorį, strypų diagramas, skirstymą į plieno klases ir rūšis bei skersmenis, parengimas gali būti iššūkis vartotojui, kuriam projekto plėtrai skirtas laikas yra ypač vertingas.

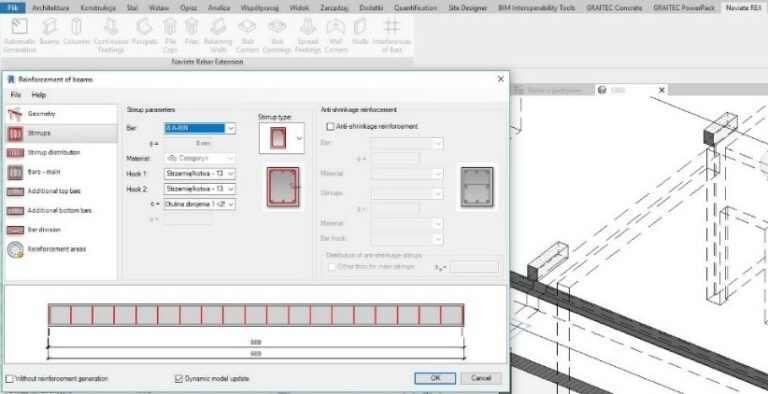

Pašalinti Autodesk Revit plėtiniai (pasiekiami naudotojams iki Revit 2018 imtinai). Jame buvo papildomų makrokomandų, skirtų automatizuoti didesnio skaičiaus konstrukcijos elementų, tokių kaip: sijos, kolonos, pamatų papėdės ir pamatai, atraminės sienos ir sienelės, parapetai, sienų ir plokščių kampai, pamatų poliai ir gaubtai, plokščių angos. Nepaisant šio priedo įdiegimo, vartotojas turėjo rankiniu būdu sudaryti armatūros strypų svorio specifikaciją su padalijimu į skersmenis – programa automatiškai surenka armatūros tūrį, pagal kurį galima nustatyti plieno tonažą ( naudojant formulę). Kai kurios iš aukščiau pateiktų makrokomandų buvo perkeltos į Naviate REX papildinį. Naudotojui į pagalbą ateina kitų gamintojų įrankiai, pavyzdžiui, anksčiau minėtas Graitec priedas Reinforced Concrete BIM Designers, kuriame yra makrokomandos, generuojančios pagrindinių konstrukcijos elementų, tokių kaip sijos, kolonos ar pagrindai / ištisiniai pamatai, sutvirtinimo lentelės su lenktų strypų formos, automatinis ekstruzinio strypo detalių kūrimas su svirties ilgio aprašymu ir keletu įrankių, nurodančių figūrų tarpus ir kt..
Veikimo pavyzdžiai ir galimos perdangos parodyti 8 ir 9 pav.

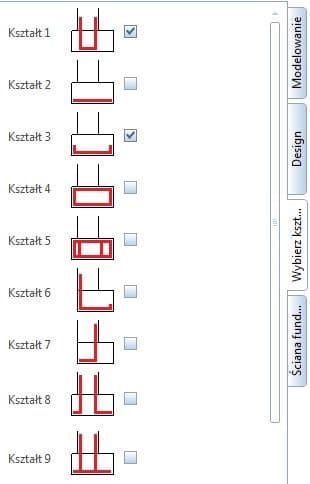

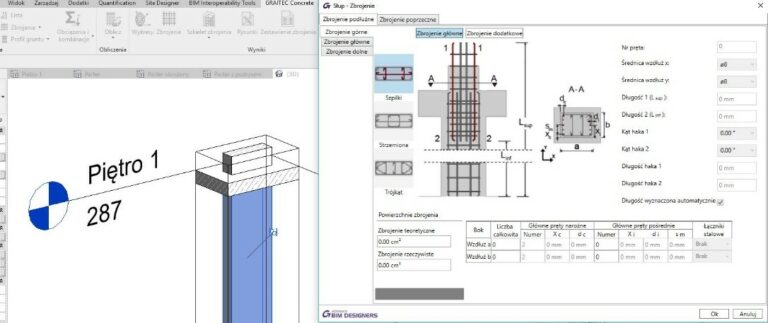

Concrete BIM Designers perdanga taip pat suteikia galimybę skaičiuotuvo pavidalu patikrinti pasirinkto konstrukcijos elemento (kolonos, sijos, pagrindo ar ištisinio pagrindo) keliamąją galią – geometrija paimama tiesiai iš modelio, o apkrovos įvedamos į atitinkamus langus. Dėl to vartotojas gauna informaciją apie elementų pastangas, o nustatyta armatūra gali būti automatiškai perkelta į modelį.
Allplan programa,

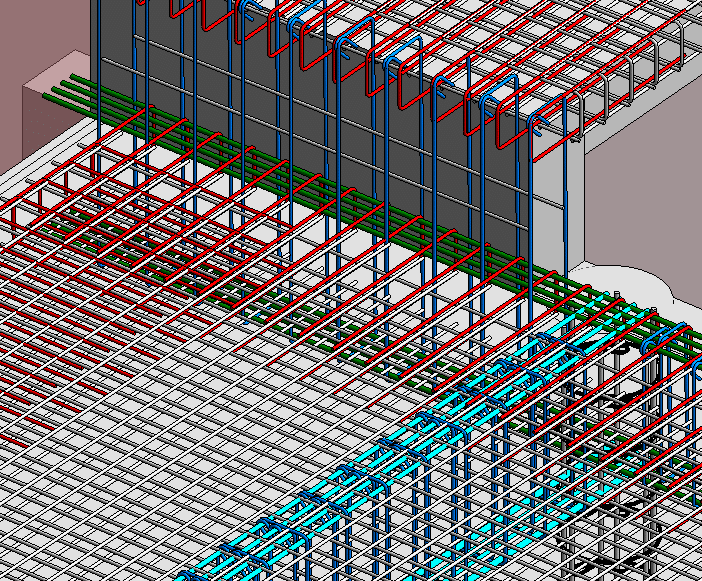

praktiškai iš karto po programos įdiegimo leidžia vartotojui ne tik modeliuoti gelžbetoninių elementų armatūrą, bet ir parengti pilną gelžbetoninių konstrukcijų dirbtuvių dokumentaciją. Yra daug daugiau modeliavimo įrankių nei Revit, įskaitant, be kita ko, armatūros persidengiančių strypų įvedimą paviršiaus elementuose, atsižvelgiant į tinkamą jų ilgį ir vietą atramų atžvilgiu. Vartotojas taip pat gali nustatyti, ar persidengiančių strypų jungtys turi būti išdėstyti vienoje sekcijoje, ar išdėstyti vienas prie kito. Allplan turi didelę standartinių sutvirtinimo elementų biblioteką: kolonos, laiptai, sienų kampai, plokščių angų sutvirtinimas ir daug kitų. Makrokomandų, palengvinančių standartinių gelžbetonio elementų modeliavimą ir stiprinimą, pavyzdžiai parodyti pav. 11 ir pav. 12.

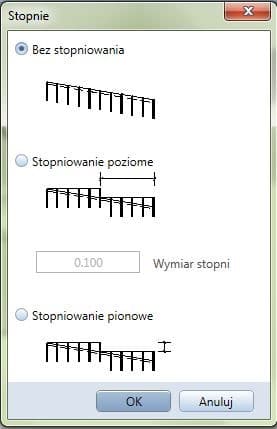

Allplan taip pat leidžia pažangiai modifikuoti armatūros profiliavimą pagal plotą. Vartotojas gali nustatyti šuolį, kuriuo turi būti keičiamas armatūros strypų ilgis ir nustatyti, ar strypai turi išsikišti už armuoto elemento (su galimybe nupjauti statybvietėje), ar jie turi būti visiškai viduje, o trūkstamą betono elemento dalį sutvirtinti pvz., kraštiniais strypais.

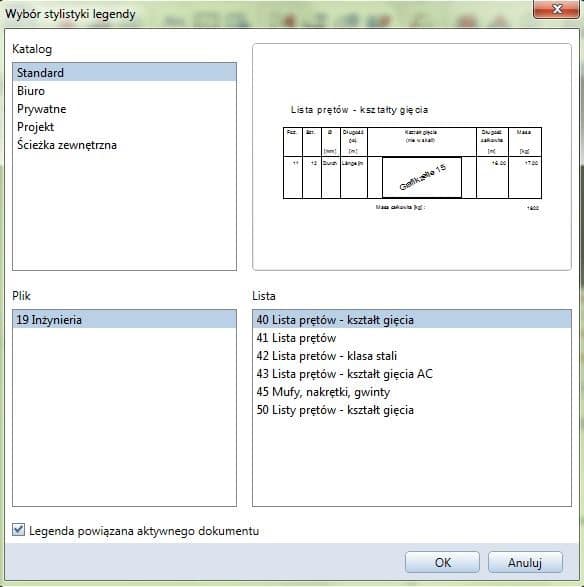

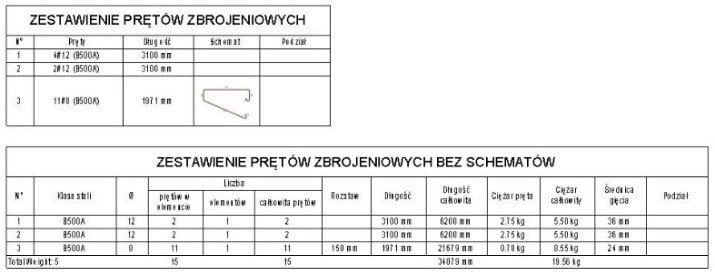

Naudodamas Allplan programą, vartotojas gali automatiškai susikurti plačius armatūros strypų sąrašus, pateikiamus ataskaitų (gali būti spausdinamos, pavyzdžiui, kaip projekto priedas) arba ant lapų pateikiamų legendų pavidalu. Abiem atvejais suvestinėse lentelėse galima automatiškai patalpinti juostines diagramas su aprašytais matmenimis. Pavyzdžiai pateikti 14 pav..
Revit programoje stulpelių diagramos negali būti automatiškai talpinamos į suvestines lenteles, panašų efektą galima gauti, pavyzdžiui, naudojant Graitec Reinforced Concrete BIM Designers perdangą. Pavyzdys 15 pav..

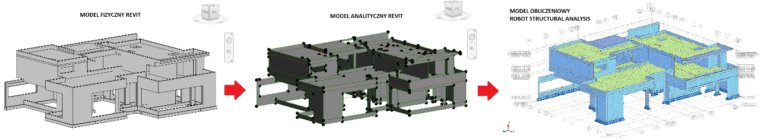

Kai kuriate fizinio pastato modelį, Revit tuo pačiu metu beveik visiškai automatiškai sukuria analitinį modelį, kuris yra konstrukcinių elementų palyginimas tolesniems baigtinių elementų skaičiavimams. Analitiniame modelyje sijos vaizduojamos strypiniais (linijiniais) elementais, sujungtais su kolonomis ar sienomis tam tikruose mazguose (taškuose), sienos ir lubos tampa plokščiomis plokštėmis, priskirtomis tam tikram paviršiui (pvz., sienos ašyje ar paviršiuje). Revit vartotojas, skirtingai nei Allplan, turi galimybę krauti, apibrėžti apkrovų derinius ir įvesti analitinių modelių pakeitimus, taip pat nepriklausomai nuo geometrinio / fizinio modelio (pavyzdžiui, kelių centimetrų perdangos poslinkis analitiniame modelyje gali būti sumažintas iki vieno lygio ir praleistas atliekant FEM (baigtinių elementų metodo) skaičiavimus). Tokiu būdu sukurtas analitinis modelis gali būti abipusiai sinchronizuojamas su FEM skaičiavimo programomis, esančiomis vidaus rinkoje, tokiomis kaip Graitec Advance Design, Autodesk Robot Structural Analysis arba SCIA Engineer. Analitinio modelio perkėlimo iš Revit į Robot Structural Analysis pavyzdys parodytas 16 pav. Revit iš skaičiavimo programos gali importuoti ne tik duomenis su statiniais rezultatais – pvz., įlinkius, diagramas ar vidinių jėgų žemėlapius, bet ir matmenis – pvz., armatūrą.
Naudodamas Allplan, vartotojas sukuria ir koreguoja tik fizinį/geometrinį modelį, kurį gali tiesiogiai eksportuoti į tokias skaičiavimo programas kaip FRILO Statik arba SCIA Engineer. Taip pat yra papildoma galimybė keistis duomenimis, tiek Revit, tiek Allplan, su kitomis FEM programomis per universalų IFC failą. Tačiau perkėlimas reikalauja tolesnio tobulinimo, t. y. priskirti medžiagas, suderinti elementus, pritaikyti apkrovas, atramas ir kt.. Įdomi Allplan savybė yra galimybė importuoti duomenis apie armatūros kiekį .asf formatu, kad būtų galima nuolat kontroliuoti imituojamo armatūros paviršiaus plotą reikiamame procese, t.y. per spalvų žemėlapius. Ši funkcija ypač praverčia plokščių elementų, tokių kaip lubos, atveju.
Allplan leidžia nemokamai peržiūrėti projektus pasibaigus bandomosios licencijos galiojimui arba išregistravus raktą (pvz., perkėlus į kitą darbo vietą). Efektyviai veikia ir eksportas į universalų IFC duomenų mainų formatą, modelis gali būti sėkmingai rodomas bet kuriame kompiuteryje su įdiegta nemokama .ifc failų peržiūros programa. Pametus licenciją (arba vartotojui atsijungus), Revit nebeleis programai paleisti. Autodesk siūlo nemokamą Design Review programą, skirtą darbo failams peržiūrėti, tačiau ji neatidaro .rvt failų tiesiogiai, tačiau reikalauja išankstinio eksporto, pavyzdžiui, į plėtinį .dwfx, iš Revit lygio. Eksportavimas šioje programoje į .dwf arba .dwfx formatą, skirtingai nei .ifc failai, garantuoja, kad sumodeliuoto pastato geometrija išliks nepakitusi. Autodesk taip pat siūlo dar vieną įdomią publikavimo formą ir modelio prieinamumą projektu susidomėjusiems žmonėms (pvz., investuotojams be papildomų paraiškų) – per paslaugą A360 Drive. Failas, kuriame yra pastato modelis ir sukurti lapai, gali būti tiesiogiai įkeltas į laisvą vietą debesyje ir tada pasiekiamas (konkrečiam asmeniui nurodant el. pašto adresą arba bet kuriam kitam asmeniui, sugeneravus universalią nuorodą) – pavyzdys parodytas 17 pav.. Asmuo, gavęs prieigą prie failo, galės ne tik peržiūrėti modelį, bet ir naudotis paprastais įrankiais, pvz. matuoti atstumus arba atlikti pastato
skersinius pjūvius.
Allplan, skirtingai nei Revit, dirbant automatiškai nekuria projektų atsarginių kopijų, tačiau automatiškai išsaugo darbo eigą nustatytais intervalais ir kiekvieną kartą, kai modelis uždaromas. Jei žinote apie šią funkciją, ji gali būti labai naudinga – net pamiršę tradicinę išsaugojimo komandą galite būti ramūs, kad neprarasite jokių atliktų pakeitimų. Kad naršant netyčia neperrašytumėte archyvuotų, pvz., išleistų projektų, dirbant verta kurti rankines atsargines kopijas – jas iškvietus atitinkama komanda meniu.
Nemetschek įmonės programa įsimena neseniai įvestus duomenis nustatymuose, makrokomandose arba vadinamose funkcijose, o tai pagreitina vėlesnių pastato elementų kūrimą.
Allplan kūrėjai parodė įdomią idėją ir vietoj to, kaip Revit atveju, sukūrė vieną darbinį failą, kuris dažnai siekia kelių gigabaitų dydį, projektą išskaidė į mažesnių failų sistemą. Svarbu tai, kad kiekvienas Allplan sukurtas sluoksnis išsaugomas atskirame faile ir gali būti atskirai įkeltas į kitą modelį. Tai ypač naudinga, kai vartotojas nori dalytis pastato dalimi arba, pavyzdžiui, tik vienu sluoksniu, kuriame yra gelžbetonio elementų matmenys, su kitu bendradarbiu, kuris kuria šių matmenų armatūrą. Panašiai galite atskirti ištisus sluoksnius su aukštais, o užbaigus arba patobulintus sujungti juos į pradinį modelį, kad jame būtų visas informacijos rinkinys. Allplan projektas yra tam tikras aplankas, kuriame yra visas projekto informacijos rinkinys (įskaitant tekstūras), kuris nepraranda duomenų keičiantis su kitais vartotojais, įskaitant iš kitų platformų.
Abi pateiktos programos turi savo privalumų ir trūkumų, todėl geresnės pasirinkimas priklauso nuo subjektyvių vartotojo lūkesčių. Atrodo, kad Allplan yra sprendimas, ypač rekomenduojamas projektavimo inžinieriams, kuriems rūpi ne tik paties pastato modeliavimas, bet ir efektyvus sutvirtinimo projekto 3D erdvėje kūrimas ir visa brėžinių dokumentacija. Nemetschek programai naudingas darbų sklandumas, automatinis pažangos išsaugojimas, makrokomandos ir įrankiai projektuotojams, gelžbetoninės konstrukcijos ir galimybė įsigyti neterminuotą licenciją už itin konkurencingą kainą. Privalumai taip pat: draugiškas Planes Manager, modelio struktūra, pagrįsta sluoksniais, išsaugotais darbo kataloge kaip atskiri failai, geras universalaus .ifc mainų formato palaikymas.

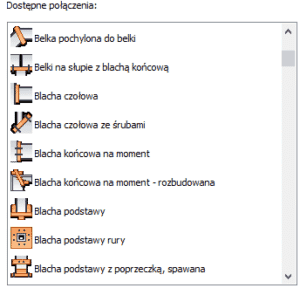

Programa Revit leidžia visapusiškai bendradarbiauti konstrukcijų projektuotojui ne tik su architektu, bet ir su montuotojais vieno modelio ribose, turi įrankius, palaikančius modeliuoti ne tik gelžbetonines, bet ir plienines konstrukcijas, žr. 18 pav.
Sumontavę papildomas perdangas, galite pagreitinti darbą arba padidinti programos galimybes, pavyzdžiui, modeliuojant ir ruošiant armatūros dokumentaciją, projektuojant medines konstrukcijas ar daugelį kitų. Didžiuliai Revit pranašumai taip pat yra: galimybė detaliai plėtoti analitinio modelio apkrova, ašių tinklelio apibrėžimas kaip erdvinis plokštumų išdėstymas, platus šeimos redaktorius, vizualinio programavimo galimybė Dynamo – Open Source platforma projektotojams, kuris išplečia galimybes ir beveik neribotai automatizuoja modeliavimą (įskaitant sutvirtinimą).
mag. inž. Michał Andrzejewski
Interfejs | Allplan 2019 | Revit 2019 |
---|---|---|
Brėžinių tvarkymas projekte (vaizdai, planai, pjūviai, aukščiai ir kt.) | Pastato konstrukcija ir jos dariniai | Projekto naršyklė |
Elementų valdymas | Savybių skydelis (Properties panel) | |
Inžinerinės pramonės šakos | Architektūra, kubatūra ir tiltų konstrukcijos, aplinka | Architektūra, statyba, reljefas, instaliacijos |
Objektų modeliavimas | 3D rodiniuose ir plano rodiniuose | |
Ekrano savybių, linijų stilių, spalvų ir kt. apibrėžimas | Kalkės (Layer) | Objektų stiliai |
Modelio struktūros apibrėžimas | Allplan 2019 | Revit 2019 |
---|---|---|
Ašies apibrėžimas | Ašies tinklelio komanda – tiesinių ir polinių ašių apibrėžimas, modifikavimo galimybė su CAD komandomis; automatinis numeracijos taisymas | Rankinis parametrinių ašių braižymas, galimybė braižyti bet kokios formos ašis; nėra automatinio numeracijos taisymo |
Lygių apibrėžimas | Lygių braižymas supaprastintame pastato modelyje; galimybė redaguoti rankiniu būdu įvedant ordinates; valdymas iš Planes Manager | Tiesiai ant plano, atkarpos ar aukščio; galimybė rankiniu būdu redaguoti pakilimus, poslinkius; valdymas iš projekto naršyklės |
Armatūros modeliavimas | Allplan 2019 | Revit 2019 |
---|---|---|
Galimybė laisvai apibrėžti plokščią armatūros geometriją | Taip | Taip |
Armatūros modeliavimo skydas | Taip | Taip |
Komercinių strypų ilgio apskaita | Taip | Ne |
Lokalizacija ir persidengiančių strypų ilgis | Taip | Ne |
Automatinė armatūros specifikacija lentelės pavidalu | Taip | Ne |
Armatūros paskirstymas palei taką | Taip, bet kurioje plokštumoje | Taip, tik statmenai takui |
Medžiagos ir betono sluoksnio apibrėžimas | Rankinis | Automatinis, priskirtas tam tikram sustiprintam elementui |
Statybinių strypų ištrauka | Automatinis | Naviate Rebar Extension perdangą ar kitos mokamos perdangos |

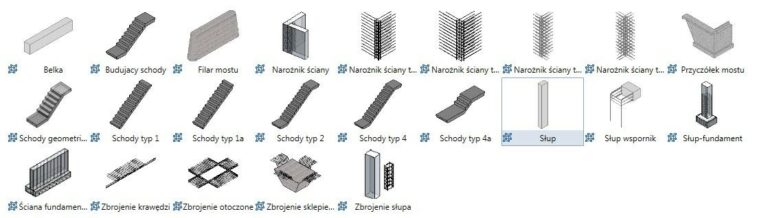

Standartinių armavimo elementų biblioteka | Taip (PythonParts biblioteka) | ? |
Paviršiaus armatūros klasifikavimas | Taip | ? |
Konstrukcijų sustiprinimo ataskaitos | Taip | Graitec Reinforced Concrete BIM Designers perdanga |
Erdvėje sulenktos strypai (pvz., tarpikliai) | Taip | Ne |
Bendradarbiavimas su skaičiavimo programomis | Allplan 2019 | Revit 2019 |
---|---|---|
Analitinio modelio kūrimas | Ne | Taip, lygiagrečiai su fiziniu modeliu |
Elementų vaizdavimas | – | Strypai, mazgai, skydai |
Apkrovų apibrėžimas, jų deriniai ir savarankiškų pakeitimų įvedimas į analitinį modelį | Ne | Taip |
Dvipusis modelio perkėlimas į FEM programas | Taip, pavyzdžiui, FRILO Statik, SCIA Engineer | Taip, pvz., Graitec Advance Design, Autodesk Robot Structural Analysis, SCIA Engineer |
Sustiprinimo žemėlapiai | Taip | ? |
Papildomos funkcijos ir nustatymai | Allplan 2019 | Revit 2019 |
---|---|---|
Nemokama projektų peržiūra pasibaigus licencijos galiojimui arba išregistravus raktą | Taip | Tik su A360 Drive programine įranga |
Failų eksportas į universalų IFC duomenų mainų formatą | Taip | Taip |
Apsaugos nuo projekto duomenų praradimo forma | Įrašymas tam tikru laiko intervalu ir kiekvieną kartą, kai modelis užsidaro | Automatinės atsarginės kopijos |
Elementų nustatymų įsiminimas | Taip | ? |
Projekto darbo failas | ZIP failas, kuriame yra atskiri projekto failai (pvz., atskiri sluoksniai, tekstūros ir kt.) | Vienas RVT failas, kuriame yra visas duomenų rinkinys |
Atskirų modelio elementų eksportas | Taip (sluoksniai) | Taip (šeima) |
Pagalba projektuojant plienines konstrukcijas | Nie | Taip |
Vaizdinis programavimas | Allplan Visual Scripting | Dynamo |
BIM bendradarbiavimas programoje | Taip (Allplan Bimplus) | Taip |
KOMENTARAI
Ši lentelė skirta tik informaciniams tikslams.
Tuščia vieta reiškia, kad funkcija nepalaikoma.
Lentelė galioja 2018 m. rugsėjo 30 d.
